Маленькая тень — большая потеря

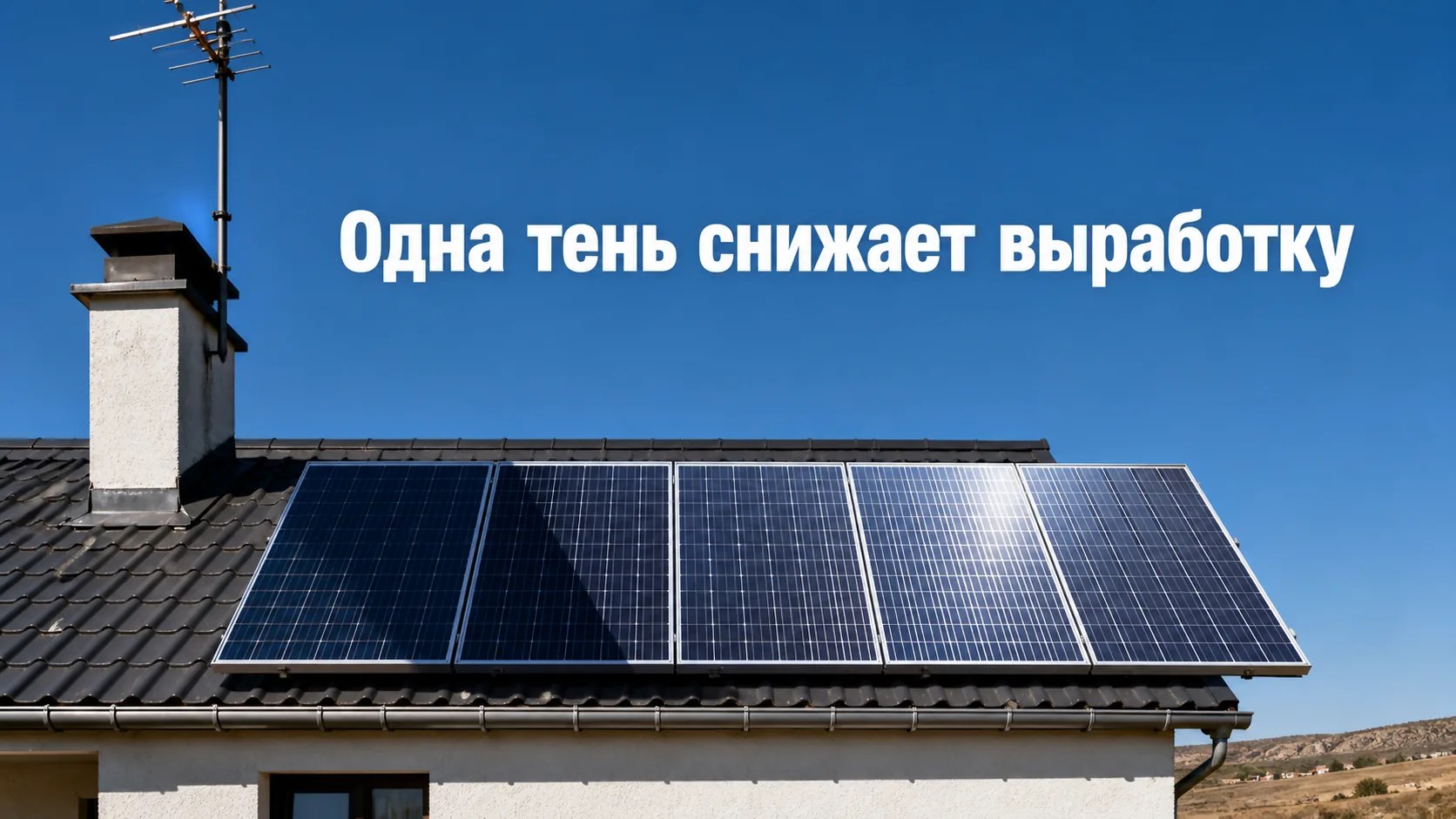

Тень от дымохода, антенны или ветки на одной панели способна просадить выработку всей станции: затенение 30% одного модуля из двадцати снижает отдачу цепочки на 30%, а полоска тени шириной 10 см от антенны — на 60–80%. Это не поломка и не брак, а свойство последовательного соединения: ток цепочки задаёт самая слабая панель. Ниже — почему так происходит, чем тень опасна кроме потери мощности (горячие точки), какие объекты затеняют крыши домов и дач, что умеют встроенные байпас-диоды и как мы учитываем затенение при проектировании и поиске причин недовыработки.
Почему затенённая панель снижает выработку всей цепочки
Панели в стринге — цепочке модулей, идущей на один вход инвертора, — соединены последовательно: «плюс» одного к «минусу» следующего. В такой цепи ток один на всех и равен току самого слабого звена, поэтому частично затенённый модуль из двадцати просаживает выработку всей цепочки на треть — при том что соседние панели исправны и залиты солнцем.
Механику проще всего понять через две аналогии. Последовательная цепочка — это ёлочная гирлянда старого образца, где одна перегоревшая лампочка гасит всю нить, или труба с засором: сколько воды ни подаётся на вход, на выходе пройдёт ровно столько, сколько пропускает узкое место. Затенённая панель — такое же «узкое горлышко» для тока всей цепочки.
Арифметика здесь неочевидна. Логика подсказывает: одна панель из двадцати, да ещё затенённая частично, — потеря на уровне доли процента. По факту стринг недодаёт до 30% мощности — как если бы из двадцати модулей выключили шесть-семь. Здоровые панели не могут отдать ток выше уровня затенённого соседа, и их выработка просто не доходит до инвертора.
Отсюда главный вывод: солнечная станция сильна настолько, насколько сильно её слабейшее звено в каждой цепочке. Поэтому борьба с тенью — не «протереть панель», а вопрос схемотехники и проектирования: как разбить массив на стринги, куда сместить затеняемые модули, какие входы инвертора задействовать. Эти решения мы принимаем на этапе расчёта мощности станции — когда каждый вариант ещё можно посчитать на бумаге, а не переделывать на крыше.
Тень не только снижает выработку — она может повредить панель
Затенённые ячейки работают как сопротивление: через них проходит ток всей цепочки, и они разогреваются — возникает «горячая точка», способная за несколько месяцев необратимо прожечь модуль. Заметить её можно по локальному побурению или тёмному пятну на тыльной стороне модуля. Гарантийным случаем такой дефект, как правило, не считается, поэтому даже небольшую просадку выработки игнорировать нельзя.
Что чаще всего отбрасывает тень на солнечные панели
Дымоходы, венттрубы и антенны
Затеняют изо дня в день, причём тень смещается: то, что утром не мешает, к обеду накрывает соседний ряд. Зимой труба высотой 1,5 м отбрасывает уже 4–5 м.
Деревья и кусты
Самый коварный источник: ель у забора за 7 лет вырастает на 3–4 метра и накрывает массив, чистый на момент монтажа. Станция недодаёт годами, а владелец списывает это на «пасмурное лето».
Соседи и собственные ряды
Зимой тень от соседнего дома, столба или высокого забора длиннее летней в разы — накрывает массив, свободный от неё летом. Опасны и свои ряды: при крутом наклоне нижний затеняет верхний.
Парапеты, снег и загрязнения
Зимой парапет и снеговая линия режут нижний край панелей, а птичий помёт или лист на одной ячейке просаживают весь стринг.
Как техника ограничивает потери от тени — и где её предел
Ни одна техника не отменяет потери от тени, но сильно ограничить их можно: байпас-диоды снижают потерю примерно до трети модуля, half-cut-модули состоят из двух относительно независимых половин, несколько MPPT-входов разводят чистые и затенённые цепочки, а оптимизаторы на каждой панели освобождают её от влияния соседей. Чем точнее защита, тем дороже.
Байпас-диодов в панели обычно три, каждый обходит свою треть ячеек. Затенённая треть отключается, остальные две работают, а ячейки не перегреваются. Но срабатывают диоды ступенчато — треть, две трети или весь модуль, — и плавно подстроиться под размер тени не умеют.
Half-cut-модули разделены на две относительно независимые половины: горизонтальная тень по нижнему краю (снег, парапет) выключает только нижнюю, верхняя продолжает генерировать. Поэтому ориентация панели относительно направления типичной тени меняет результат.
Следующий уровень — несколько MPPT-входов инвертора, каждый ищет свой максимум: затенённая группа на отдельном входе работает в своей точке и не тянет вниз чистую.
Оптимизаторы и микроинверторы ставятся на каждую панель и делают её независимой от соседей: тень режет выработку только затенённого модуля. Это заметное удорожание и десятки дополнительных устройств на крыше, поэтому по нашему опыту они оправданы только при неустранимом переменном затенении — сложная крыша, деревья, плотная застройка, — а не как замена грамотной компоновке при одной трубе.
Технологии против тени — коротко
Байпас-диоды
Их в панели обычно три, и каждый страхует свою треть ячеек: затенённые ячейки отключаются, остальные работают, перегрева нет. Слабое место — ступенчатость: срабатывание идёт только целыми третями, вплоть до всего модуля, под размер конкретной тени не подстроиться.
Half-cut-ячейки
Панель работает как две относительно независимые половины: тень по нижнему краю (снег, парапет) гасит только нижнюю, верхняя продолжает вырабатывать. Помогает это или нет — зависит от того, как панель повёрнута к типичной тени.
Несколько MPPT-входов
У каждого входа инвертора — свой поиск максимума мощности: затенённая группа на отдельном входе живёт в своей точке и не просаживает чистые цепочки.
Оптимизаторы и микроинверторы
Ставятся на каждую панель и отвязывают её от соседей — тень режет выработку только затронутого модуля. Обратная сторона — заметное удорожание и десятки устройств на крыше, поэтому оправданы они лишь при неустранимом переменном затенении, а не как замена грамотной компоновке при одной трубе.
Как мы учитываем тень при проектировании станции
- Замеряем тени на объекте
Работаем в два приёма: сначала замер участка и крыши, затем компоновка панелей. Тени снимаем в 9:00 и 17:00, не в полдень. Главный расчёт зимний: по правилу трёх высот тень втрое длиннее объекта — как у трубы и ели из примеров выше. Замер делаем в ясный день декабря или января, с поправкой на перспективу: дерево продолжит расти, у соседа может появиться постройка. - Компонуем стринги и расставляем панели
Панели с одинаковой «судьбой» сводим в один стринг: затеняемые — вместе, чистые — вместе, тогда проседает одна цепочка, а не все. Затенённую группу ставим на отдельный MPPT-вход; восточный и западный скаты — на разных входах, даже без тени. Между рядами — зазор, чтобы зимой нижний ряд не накрыл верхний. Устранимое убираем: переносим трубы и антенны, подрезаем ветви своего дерева.
Станция уже работает: как найти затенение по факту
- Начинаем с мониторинга: суточный график по каждому стрингу и MPPT-входу. Провал в одни и те же часы — тень: погода так не повторяется, препятствие — да. Зимой тени длиннее: та же тень растягивает провал с часа-другого до полудня.
- Осматриваем панели и крышу: помёт, листва, грязь на ячейке работают как тень, просаживая стринг. Лечение: очистка, подрезка ветвей, иногда хватит перекинуть две панели между стрингами — вернём 10–15%. Проверяем: провал исчез.
Про марку панелей и мощность инвертора спрашивают почти все клиенты, а решает то, что видно только на объекте: труба на скате, антенна, ель у забора, которая через семь лет дорастёт до массива. Поэтому проект начинаем не с каталога, а с осмотра крыши и участка.
Сырги Николай ВладимировичРуководитель компании
Частые вопросы о тени и солнечных панелях
Считается ли облачность тенью и насколько проседает выработка в пасмурный день?
Облачность — «мягкая» тень: свет слабеет сразу на всех панелях, и слабого звена в цепочке не возникает. При лёгкой облачности станция даёт 60–80% мощности, при плотной облачности — 10–30%. Подробнее — в статье о панелях зимой.
Испортит ли постоянная тень панель со временем?
Да. Затенённая ячейка не выключается, а греется: через неё проходит ток всей цепочки, возникает «горячая точка», и за несколько месяцев модуль может получить сквозной прожог. Гарантия на такие повреждения, как правило, не распространяется, поэтому тень лучше устранять, а не терпеть.
Обязательны ли оптимизаторы мощности в каждой системе?
Нет. Оптимизаторы оправданы, только если тень каждый час смещается и её не убрать: сложная крыша, деревья, плотная застройка. Для одной трубы дешевле обойтись компоновкой — затенённые панели сводят в отдельный стринг и заводят на свой MPPT-вход инвертора.
Можно ли исправить затенение, если станция уже смонтирована?
Да, обычно частично. Сначала виновника находят по графику выработки (об этом — в ответе ниже), затем перекомпоновывают цепочки: пара панелей переезжает в другой стринг или на другой вход инвертора — это возвращает 10–15% выработки.
Почему зимой одна и та же тень вреднее, чем летом?
Зимой солнце стоит втрое ниже, тень от трубы высотой 1,5 м вырастает до 4–5 м и накрывает уже не край, а середину массива. Приходится терять самые дефицитные киловатт-часы: зимняя выработка — наименьшая доля годового баланса.
Так ли страшна тень в солнечном Крыму?
Да. Ясных зимних дней в Крыму немало, но из-за низкого солнца тени от труб и деревьев сильно удлиняются и вырезают именно ясные часы, на которых держится сезонная выработка станций в Крыму.
Является ли грязь на стекле разновидностью затенения?
Да. Ровный слой пыли снижает отдачу пропорционально площади, а вот птичий помёт или лист на одной ячейке действуют как жёсткая тень — просаживают весь стринг. Поэтому панели осматривают и моют так же регулярно, как проверяют тени.
Спасают ли байпас-диоды от любой тени?
Не полностью. Диодов в панели обычно три, и каждый обслуживает свою треть, так что защита ступенчатая: отключается треть, две трети или весь модуль. Под точный размер тени диоды не подстроятся — частичное затенение всё равно заметно режет стринг.
Как самому найти тень, снижающую выработку?
По суточному графику выработки: тень даёт регулярную просадку в одни и те же часы, тогда как погодные провалы каждый день смещаются. Сами препятствия ищем осмотром: утром и вечером, около 9:00 и 17:00, а контрольный замер делаем в ясный день декабря, когда тени длиннее всего.
Тени при монтаже не было — откуда она взялась через несколько лет?
Чаще всего виновато дерево: ель у забора за 7 лет прибавляет 3–4 метра и накрывает массив, чистый на момент установки. Поэтому при замере оценивают не только сегодняшние тени, но и перспективу — рост насаждений и постройки у соседа.
