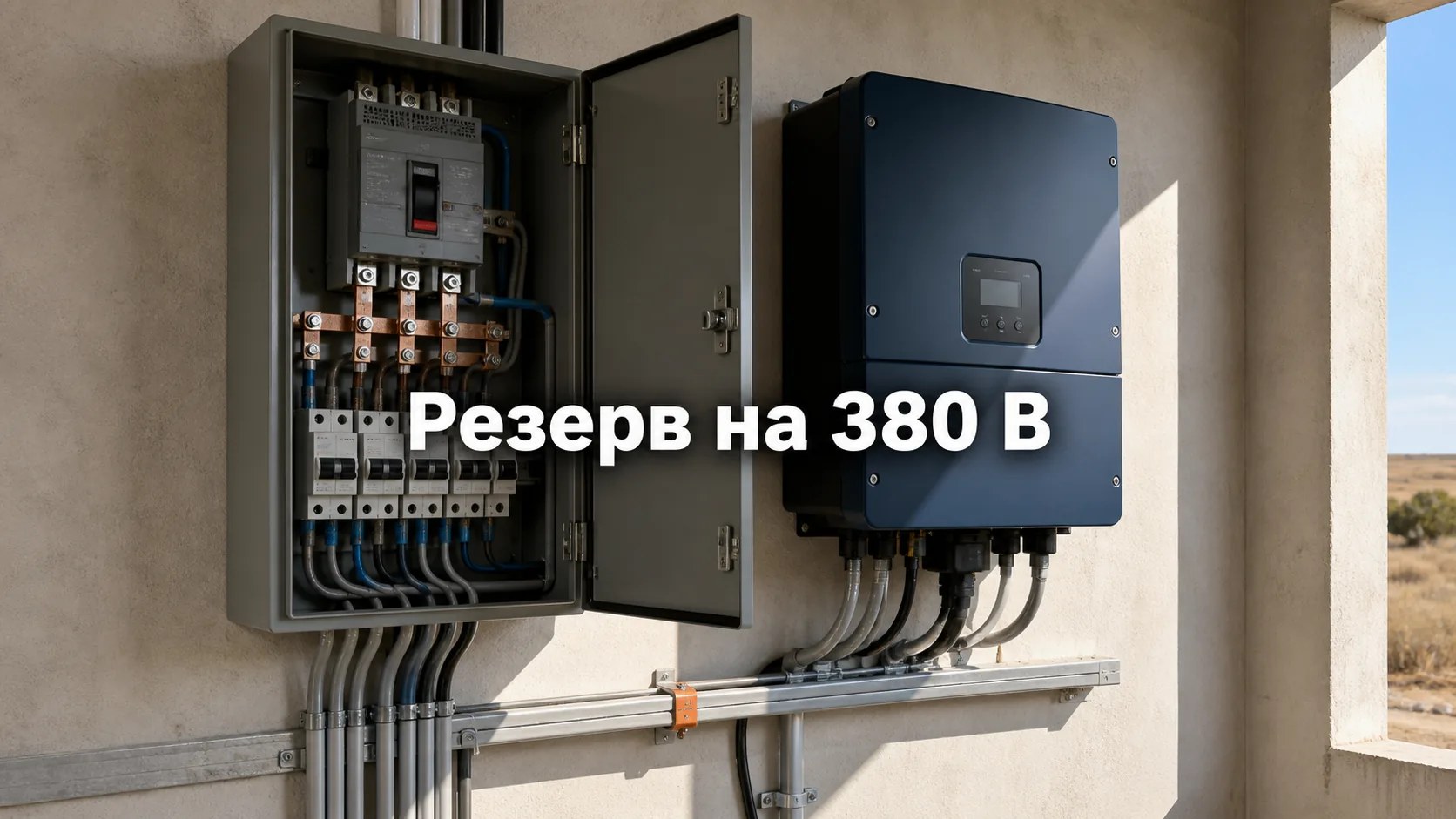

Дом с вводом 380 В: как построить солнечную станцию на три фазы

Что важно учесть, если в доме трёхфазный ввод?

Трёхфазный ввод не значит, что и станция должна быть трёхфазной: всё решают критичные нагрузки. Если среди них есть трёхфазные — например, скважинный насос или электрокотёл, — одним однофазным инвертором не обойтись: от одной фазы 220 В такая техника не работает, а если свести всю однофазную нагрузку на одну линию, ток по ней превысит допустимый. Дальше разбираем, как равномерно распределить обычные приборы по L1–L3, рассчитать мощность под трёхфазные потребители и заранее решить, что будет работать при отключении внешней сети — схемы резерва на 380 В.

Что означают 380 и 220 вольт в домашней сети?

380 В — это линейное напряжение: оно действует между любыми двумя фазными проводами L1, L2, L3. 220 В — фазное: между каждой фазой и рабочим нулём N, примерно в √3 (≈1,73) раза меньше. Розетки, свет и бытовая техника в доме работают от 220 В, а 380 В нужно только трёхфазным потребителям — котлам, насосам, станкам.

Однофазные приборы подключают просто: любую фазу берут в паре с общим нулём. А чтобы нагрузка ложилась на фазы равномерно, бойлер, кухонные розетки и стиральную машину при сборке щита разносят по L1–L3. При неравномерном распределении нагрузок между фазами возникает перекос фаз: на загруженной линии растёт ток и проседает напряжение, срабатывают автоматы, а на недогруженных фазах напряжение поднимается.

Для станции это ключевой фактор: однофазный инвертор работает с одной фазой и видит только её нагрузку, трёхфазный отдаёт выработку сразу в L1–L3. Раскладку нагрузок фиксируют до расчёта мощности СЭС — перекошенные фазы исказят и мощность, и логику резерва.

Какие нагрузки дома нужно включить в резерв?

Сетевой или гибридный инвертор: что работает при отключении сети?

Инвертор — узел, который преобразует постоянный ток панелей и аккумуляторов в переменный 220/380 В и синхронизируется с сетью по частоте и фазе. Фаз он видит столько, сколько у него на выходе: однофазная модель работает с одной парой «фаза — ноль», трёхфазная — со всеми тремя линиями сразу.

Модель при этом определяют не провода на вводе, а критичные нагрузки и необходимость питать трёхфазные приборы при отключении сети: если в резерве только однофазная техника, достаточно 220 В, а скважинный насос от 2,2 кВт или электрокотёл 9–24 кВт от одной фазы не запустятся.

Что останется в доме при аварии, решает не число фаз, а режим станции: сетевой инвертор работает только при опорной сети и при отключении обесточивается, гибридный продолжает питать дом от АКБ — как устроена гибридная станция.

Какой тип солнечной станции подойдёт дому с вводом 380 В?

Как рассчитать мощность панелей, инвертора и ёмкость аккумуляторов?

Расчёт начинают не с оборудования, а с таблицы нагрузок: какие приборы остаются в резерве, их мощность, вероятность одновременной работы и пусковые токи. По ней подбирают инвертор — сначала по суммарной нагрузке, затем по каждой фазе, — а ёмкость АКБ считают от требуемого времени автономии и потребления за этот период. Выработку панелей оценивают отдельно: она зависит от условий объекта и сезона в Крыму.

Список нагрузок определяет инвертор

В список попадает не весь дом, а минимум для жизни: свет и розетки первой необходимости, холодильник, связь и охрана, автоматика котла с циркуляционными насосами, скважина и септик. Для каждого прибора берут паспортную мощность, отмечают совпадающие по времени включения и отдельно — пусковые токи: у компрессоров и насосов они в несколько раз выше рабочих, поэтому запас на перегрузку обязателен. Мощность проверяют по каждой фазе: 15 кВт на трёх фазах — это около 23 А на линию, а те же 15 кВт на одной фазе 220 В дадут больше 25 А и выбьют вводной автомат.

Ёмкость АКБ и выработка панелей

Ёмкость аккумуляторов считают от сценария аварии: средняя мощность критичных нагрузок × нужное время автономии + запас 20–30 % на глубину разряда и потери преобразования. Для резерва на 380 В батареи работают через трёхфазный инвертор — схема резерва на три фазы. Мощность панелей считают отдельно — по ориентации и углу ската, затенению и сезону: зимой в Крыму выработка в разы ниже летней, поэтому «по площади крыши» панели не подбирают — пошаговый расчёт мощности СЭС.

Как проходит проектирование и запуск трёхфазной солнечной станции?

1. Обследование объекта и анализ электропотребления
   Проверка вводного щита: разрешённая мощность (для 380 В — обычно 15 кВт и выше), нуль, заземление, места под панели и АКБ. Далее — суточный профиль по фазам: перекос L1–L3 (порог 10–15 %) и пусковые токи насоса и котла; он же даёт базу для расчёта мощности СЭС. Схема — сетевая, гибридная или резервная — выбирается по критичным и трёхфазным нагрузкам. Итог: ТЗ с раскладкой по фазам.
2. Подбор оборудования, монтаж и запуск станции
   Подбор оборудования по ТЗ. Трёхфазный инвертор — по суммарной нагрузке и фазам, с запасом на пусковые токи; аккумуляторы — под автономию, панели — под инсоляцию. Фиксируются точки переключения, селективность автоматов и реле контроля фаз при обрыве нуля или перекосе — схема резерва на 380 В. После монтажа — проверка совместимости инвертора с котлом и скважинным насосом, тест сетевого и резервного режимов.

Почему при монтаже важны баланс фаз и исправная нейтраль?

Чаще спор с заказчиком не о мощности, а о приоритетах: что питать часами, а что — секунды. Просим счета за год и вечерний пик — бойлер, варочная панель и чайник вместе дают нагрузку, которой нет в расчёте. Задача инженера — не продать киловатты, а сказать, от чего в автономии придётся отказаться.

Сырги Николай ВладимировичРуководитель компании

Что ещё важно знать о солнечной станции на три фазы?

Обязательно ли ставить аккумуляторы для трёхфазной станции?

Не для всех: сетевой станции батареи не нужны — работают панели и инвертор. Но резерв без АКБ невозможен, поэтому в гибридной, резервной и автономной схеме их подбирают под критические линии.

Будет ли сетевая станция работать при отключении электричества?

Нет: такой инвертор синхронизируется с сетью и без неё останавливается, поэтому в аварию панели не спасают. Питание дому даёт только гибридный инвертор с батареями.

Можно ли зарезервировать только часть дома?

Да, и чаще всего так и делают: за инвертором оставляют свет, розетки первой необходимости, холодильник, связь, автоматику котла, насос и септик. Чем длиннее список, тем мощнее нужны инвертор и батареи.

Что меняется, если в резерве трёхфазный насос?

Схема становится трёхфазной: от одной фазы насос от 2,2 кВт не запустится. Инвертор берут с запасом по пусковому току — он в разы выше рабочего.

Нужен ли отдельный щит для резервных линий?

Так удобнее: критические линии собирают в отдельную группу или щит, тогда в аварию инвертор питает только их, а остальные потребители обесточены. Это упрощает и пусконаладку, и будущее расширение.

На какое время автономии рассчитывать аккумуляторы?

Отталкиваются от сценария: средняя мощность резервных нагрузок умножается на желаемое время работы, плюс запас 20–30 % на глубину разряда и потери преобразования. Каждый дополнительный час автономии заметно увеличивает ёмкость и стоимость батарей.

Что делать, если сети нет несколько суток?

Днём батареи подзаряжаются от панелей, вечером расход сокращают — оставляют только самое нужное. Для долгих аварий закладывают большую ёмкость АКБ или дополняют станцию генератором.

Можно ли позже расширить станцию?

Проще, если запас заложен сразу: место под дополнительные аккумуляторы и инвертор с резервом по мощности. Иначе дооснащение потребует замены оборудования и переделки щита.

Можно ли питать от станции трёхфазный котёл 9–24 кВт?

Технически да, но это самая тяжёлая нагрузка дома: потребуются мощный трёхфазный инвертор и очень ёмкие АКБ. Поэтому электрический котёл 9–24 кВт включают в резерв редко и обдуманно.

Нужны ли солнечные панели, если станция только резервная?

Не обязательно: резервная схема работает от сети и батарей. Зато с панелями и гибридным инвертором запас энергии в аварию расходуется медленнее — солнце подзаряжает АКБ.
