Зачем солнечной станции молниезащита
Солнечные панели по определению ставят на самое высокое и открытое место участка или кровли — и именно туда приходится разряд. Сама станция вероятность удара почти не повышает, но меняет его цену: к кровле добавляются модули, инвертор и аккумуляторы. При этом гибнет станция чаще не от прямого попадания, а от наведённого импульса по проводам. Отсюда две линии защиты: внешняя молниезащита и внутренняя защита от перенапряжений — обе должны быть заложены в проект станции.
Чем именно гроза повреждает солнечную станцию
Станцию от грозы губят два разных механизма, которые часто путают. Первый — прямой удар: разряд с током в десятки килоампер бьёт в каркас панелей, кровлю или кабельную трассу. Второй — наведённое перенапряжение: разряд даже в сотне метров от станции наводит в линиях и петлях кабелей импульс в тысячи вольт, пробивающий входные каскады инвертора и контроллера.
Прямой удар
Ток такой величины разрушает модули, перегревает кабели, повреждает инвертор, а искрение способно вызвать пожар. Пострадать может и электрооборудование дома.
Наведённое перенапряжение
Импульс возникает во всех проводящих контурах: в цепях постоянного тока от панелей, в бытовой сети, в петлях кабелей. Панели целы, а электроника гибнет. По статистике сервисных мастерских, именно такие перенапряжения и отсутствие защиты от них — самая частая причина поломок: на такие перенапряжения приходится 70–80 % ремонтов контроллеров и инверторов.
Главная причина отказов
70–80 % ремонтов контроллеров и инверторов — следствие наведённых перенапряжений, а не прямых ударов молнии. Разряду даже не нужно попадать в станцию: импульс в тысячи вольт наводится в кабелях от удара в сотне метров. Панели при этом остаются целыми — гибнет электроника.
Из чего состоит внешняя молниезащита станции

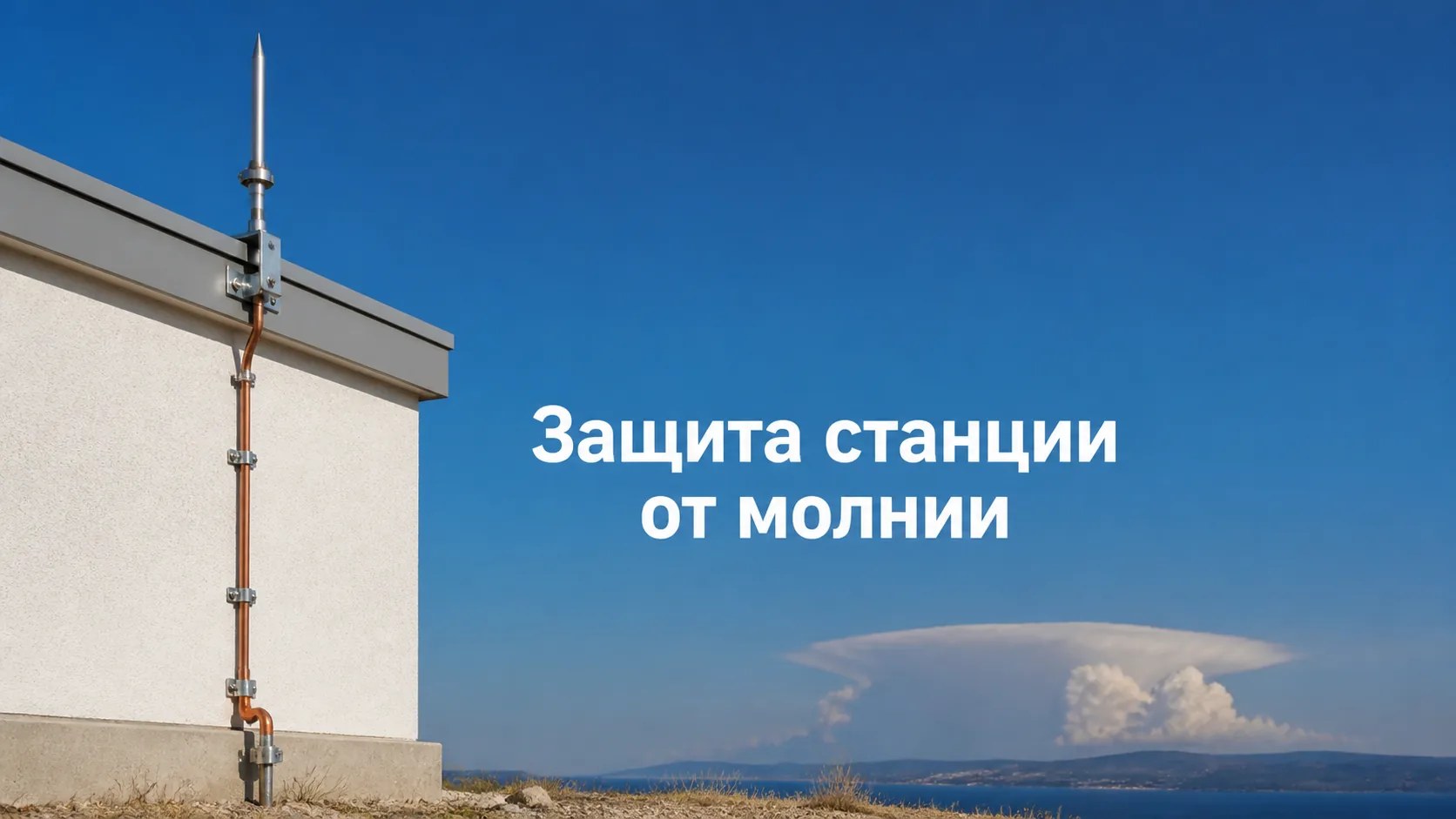

Молниеприёмник
Металлический стержень, поднятый над кровлей выше панелей, либо вынесенный на отдельную мачту. Его работа — перехватить прямой разряд и принять его на себя, не дав току коснуться модулей и каркаса.
Токоотвод
Проводник из меди или оцинкованной стали между молниеприёмником и заземлителем. Ток уходит по нему вниз кратчайшим путём, без петель и резких изгибов: каждый лишний метр увеличивает падение напряжения.
Заземлитель
Электроды в грунте, отводящие ток молнии. Они снижают напряжение на оборудовании и обеспечивают безопасность людей; у дома контур станции обычно объединяют с общим заземлением здания.
Уравнивание потенциалов
Рамы панелей, крепления и металлоконструкции кровли мы соединяем в единую систему, чтобы при разряде между ними не возникло опасной разности потенциалов и искрового пробоя.
Что такое зона защиты молниеприёмника и безопасное расстояние до панелей
Зона защиты стержневого молниеприёмника — не вся кровля, а конус вокруг стержня: всё внутри защищено от прямого удара с заданной надёжностью, всё снаружи — нет. Безопасное расстояние — минимальный отступ рамы панели от приёмника и токоотвода. Обе величины мы рассчитываем по нормам молниезащиты (на практике это СО 153-34.21.122-2003 и РД 34.21.122-87), причём всегда до монтажа панелей, а не «на глаз».
Чем выше стержень, тем шире основание конуса; требуемый уровень надёжности, наоборот, сужает его. Ошибка в полметра высоты меняет радиус на несколько метров. Если ряд модулей выходит за границу конуса, приёмник поднимают, ставят второй приёмник либо переносят ряд модулей.
Искровой пробой и правило отступа
В момент разряда приёмник и токоотвод оказываются под огромным напряжением. Если рама панели стоит слишком близко к ним, происходит искровой пробой: разряд перекидывается на раму и по кабелю постоянного тока уходит в инвертор — защита срабатывает наоборот.
Промежуточного варианта нет: либо панель дальше расчётного безопасного расстояния, либо мы намеренно соединяем её раму с системой молниезащиты и уравниванием потенциалов. Чаще всего от этого правила отступают именно так: стержень оказывается в метре от крайнего модуля и ни к чему не подключён.
Какие УЗИП нужны и где они стоят: сторона постоянного и переменного тока
| Параметр | Сторона постоянного тока (DC) | Сторона переменного тока (AC) |
|---|---|---|
| Где ставится | В разрыве линии от панелей к контроллеру/инвертору | На выходе инвертора и на вводе в дом, в щитке |
| Откуда приходит импульс | Наводки по длинным линиям постоянного тока от панелей | Броски из сети и занос потенциала по вводному кабелю |
| Что защищает | Входные цепи контроллера и инвертора — самые уязвимые | Выходные цепи инвертора и техника в доме |
| Подбор по напряжению линии | Под напряжение массива панелей, пример — 160 В | Под сеть 230/400 В, пример — 385 В |
| Класс (ступень) защиты | Класс II — базовая ступень для линии панелей | Класс II в щитке дома, монтаж на DIN-рейку |
| Особенность конструкции | Постоянный ток не проходит через «ноль» — нужна модель именно для DC, гасящая сопровождающий ток | Ток сети дважды за период проходит через «ноль» — сопровождающий ток гаснет сам |
Как грозозащита встраивается в проект и монтаж солнечной станции
- Проект: зоны защиты и заземление
Грозозащиту закладываем в проект до монтажа панелей. • Оцениваем площадку: кровля или отдельный массив. • Уровень защиты открытых площадок — II или III. • Зоны молниеприёмников рассчитываем до расстановки панелей — методика расчёта выше. • Заземление: штыри по 3 м подбираем под грунт, проверяем сопротивление. - Монтаж: УЗИП, трассы и замеры
УЗИП на постоянном и переменном токе подбираем под инвертор — по таблице выше. • Кабели — короткими трассами без петель, силовые и слаботочные цепи разводим раздельно. • Финал — уравнивание потенциалов металлических частей и кровли. • Приёмка с замерами и проверками: сопротивление заземлителя, целостность проводников, состояние УЗИП.
Почему в Крыму к грозозащите стоит отнестись внимательнее
Крымская специфика — четыре фактора: открытые площадки и склоны, прибрежная соль, штормовой ветер и сухой летний грунт. Каждый ослабляет типовую защиту по-своему, поэтому мы проектируем её с запасом и предусматриваем сезонные проверки.
- Открытые площадки и склоны. На голом склоне станция — самая высокая точка: без молниеприёмника разряд бьёт прямо в массив панелей.
- Побережье. Соль ускоряет коррозию заземлителей, зажимов и контактов: ставим омеднённые электроды и стойкий крепёж, соединения проверяем ежегодно.
- Ветер и штормы. Мачта молниеприёмника и кабельные трассы несут ветровую нагрузку — крепёж и подвесы рассчитываем с запасом.
- Сухой грунт летом. Сопротивление контура к концу лета растёт — замер делаем в самый сухой сезон, как в нашем чек-листе обслуживания для Крыма.
Чек-лист: как выглядит станция, защищённая от грозы
- Массив в зоне молниеприёмника, панели на безопасном отступе от стержня и токоотвода. Токоотводы — кратчайшим путём, без петель. Рамы заземлены, объединены с контуром дома через уравнивание потенциалов.
- УЗИП на постоянном и переменном токе — на входе от панелей и в щитке дома. Кабели проложены короткими трассами. Контур цел, контакты без коррозии.
Недавний кейс: объект под Севастополем, приёмник по расчёту, а после первой грозы клиент остался без инвертора — импульс прошёл по кабелю, панели не тронул. Поставили УЗИП на вводе, перемерили контур в засуху: сопротивление выросло вдвое, докрутили штыри. Замер теперь делаем до монтажа, а не после.
Сырги Николай ВладимировичРуководитель компании
Частые вопросы о молниезащите солнечной станции
Притягивает ли солнечная станция молнию?
Заметно — нет: алюминиевая рама на высоте кровли не притягивает разряд сильнее печной трубы или конька. Но последствия удара ощутимее: под угрозой теперь не только кровля, но и модули, инвертор и аккумуляторы.
Обязательна ли молниезащита, если панели на крыше частного дома?
Да, особенно если дом выше соседних строений или стоит на открытой местности. Молниезащиту здания выполняем с учётом панелей: зона приёмника и отступы рассчитываются вместе с массивом, а не после.
Заменяет ли заземление панелей молниеотвод и УЗИП?
Нет, это разные уровни защиты со своими задачами. Заземлитель отводит ток в землю, молниеприёмник принимает прямой разряд, УЗИП гасит наведённые импульсы в проводах. Для надёжной станции нужны все три.
Что чаще всего страдает от наведённого перенапряжения?
Инвертор и контроллер: импульс в тысячи вольт пробивает их входные каскады, даже если панели целы. Такие перенапряжения — одна из частых причин ремонта этой электроники.
Можно ли достроить молниеприёмник и УЗИП после монтажа?
Технически возможно, но зоны защиты, безопасные расстояния и кабельные трассы считаются вместе со станцией. Надёжнее и дешевле закладывать грозозащиту в проект до расстановки панелей и прокладки линий.
Защищает ли молниеотвод от наведённых перенапряжений?
Нет. Приёмник перехватывает только прямой удар: даже разряд в сотне метров наводит в кабелях импульс, минуя молниеотвод. От наводок спасают УЗИП на постоянном и переменном токе и прокладка кабелей короткими трассами без петель.
Можно ли вынести молниеприёмник на отдельную мачту?
Да, для открытых площадок это типовое решение. Мачта с приёмником рассчитывается по тем же нормам, её зона защиты должна накрывать весь массив; крепёж считаем с запасом на штормовой ветер.
Как часто проверять молниезащиту станции?
Соединения и контакты осматриваем ежегодно — на побережье соль ускоряет коррозию зажимов. Сопротивление заземлителя замеряем в самый сухой сезон, УЗИП проверяем после грозового сезона.
